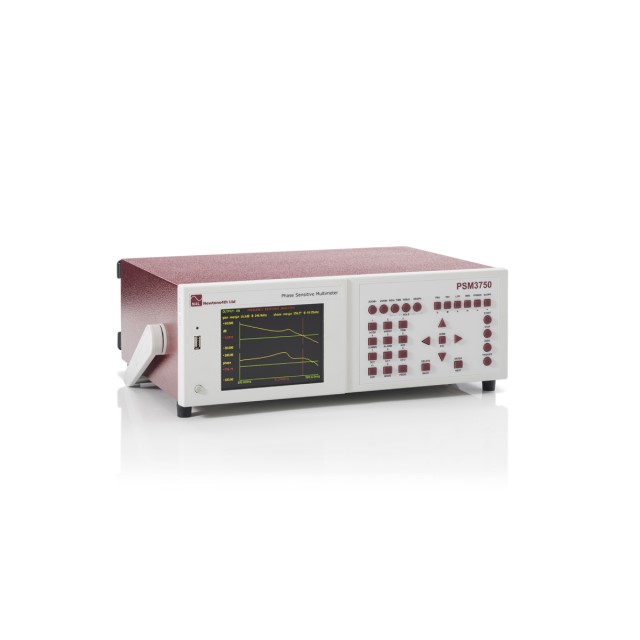

Frequency Response Analyser
|
|
| Measurement |
Magnitude | Gain (CH1/CH2, CH2/CH1)
Gain (dB) | Offset Gain (dB) | Phase (º) |
| Frequency Range |
10µHz – 50MHz |
| Gain Accuracy in dB |
0.01dB + 0.1dB / MHz < 5MHz
0.31dB + 0.04dB / MHz < 50MHz |
| Phase Accuracy |
0.025º < 10kHz
0.05deg + 0.00025deg / kHz < 50MHz |
| Frequency Source |
Generator | CH1 Input |
| Measurement |
Real-Time DFT | No missing data |
| Speed |
Up to 100 reading per second |
| Filter |
Selectable from 0.2 seconds |
Phase Angle Voltmeter
|
|
| Measurement |
In Phase | Quadrature | Tan Ø | Magnitude | Phase | In-Phase ratio | RMS | RMS ratio
LVDT differential
LVDT ratiometric |
| Frequency Range |
10µHz – 50MHz |
| Basic Accuracy (AC) |
0.075% range + 0.075% reading + 50µV < 10kHz
0.075% range + 0.25% + 0.001% / kHz rdg + 50µV < 1MHz
0.075% range + 0.01% + 0.00025% / kHz rdg + 50µV < 50MHz |
LCR Meter
|
|
| Functions |
L | C | R (AC) | Q | Tan Delta | Impedance |
Phase – Series or Parallel Circuit |
| Frequency Range |
10µHz – 50MHz (35MHz – 50MHz reference only) |
| Current Shunt |
External or Optional IAI2 Impedance Interface |
LCR Measurement Functions
|
|
| Resistance (R) |
1mΩ to 500MΩ |
| Reactance (X) |
1mΩ to 500MΩ |
| Impedance (Z) |
1mΩ to 500MΩ |
| Capacitance Value (Cp & Cs) |
1pF to 1mF |
| Phase Angle |
0 to 360 deg with 0.001-degree resolution |
| Q. Factor |
+/- 0.00001 ~ 9999.99 |
| Tan Delta (Reciprocal of Q, also known as Dissipation Factor (D) |
+/- 0.00001 ~ 9999.99 |
| Admittance (Y) reciprocal of impedance (Siemens) |
+/- 2nS to 1KS |
| Conductance (G) resistive part of admittance (Siemens) |
+/- 2nS to 1KS |
| Susceptance (B) reactive part of admittance (Siemens) |
+/- 2nS to 1KS |
| Voltage Bias |
+/- 10V |
| Ranges (External Shunt) |
Inductance 1H to 100 H
Capacitance 100pF to 100F
Resistance 1Ω to 1MΩ |
| Basic Accuracy |
0.1% + Tolerance of Shunt |
| Sweep Capability |
all AC functions |
True RMS Voltmeter
|
|
| Channels |
2 (Optional 3rd Channel Available) |
| Frequency Range |
DC to 5MHz
5MHz to 50MHz fundamental only |
| Measurement |
RMS | AC | DC | PEAK | CF | SURGE | dBm |
| Basic Accuracy (AC) |
As PAV + 0.05mV |
| Basic Accuracy (DC) |
0.1% range + 0.1% reading + 0.5mV |
Power Meter
|
|
| Measurements |
W | VA | PF | V | A | Total | Fundamental and Integrated | Power Harmonics |
| Frequency Range |
DC to 5MHz
5MHz to 50MHz fundamental only |
| Current Shunt |
External |
| Current Accuracy |
As Voltage + External Shunt Tolerance |
| Watts Accuracy |
0.1% VA range + 0.1% reading + External Shunt Tolerance |
Signal Generator
|
|
| Type |
Fully isolated 10Vrms output protected to 500Vpk | Direct Digital Synthesis |
| Frequency |
10µHz – 50MHz |
| Waveforms |
Sine | Square | Triangle | Sawtooth | White Noise |
| Accuracy (no trim) |
Frequency 0.05%
Amplitude ±5% < 10MHz,
Amplitude ± 10% < 50MHz |
| Impedance |
50 Ohm ± 2%
100pF to Chassis |
| Output Level(Open Circuit) |
35mVrms to 10Vrms |
| Offset |
±10vdc, Resolution 20mV |
Harmonic Analyser
|
|
| Scan |
Single or Series |
| Frequency range |
20mHz to 5MHz
5MHz to 50MHz Fundamental only |
| Measurement |
Harmonic | Series | THD | Difference THD |
| Max Harmonic |
100 |
Input Ranges
|
|
| Differential Inputs |
2 or 3 x Isolated Inputs 500Vpk |
| Connectors |
Isolated BNC |
| Coupling |
AC+DC, AC (<10VDC), AC (< 500VDC) |
| Ranges |
3mV, 10mV, 30mV, 100mV, 300mV, 1V,
3V, 10V, 30V, 100V, 300V, 500V,300mV∗, 1V∗, 3V∗, 10V∗
∗ High Voltage Attenuator |
| Scaling |
1 x 10^-9 to 1 x 10^9 |
| Ranging |
Full auto, Up only or Manual |
| Input Impedance |
1M Ohm Differential / 100pF to Chassis |
Model Numbers
|
|
Available Packages
|
|
PSM3750 – 2C
PSM3750 – 2C + IAI2
PSM3750 – 3C
PSM3750 – 3C + IAI2 |
2 Channel PSM3750
2 Channel PSM3750 + IAI2
3 Channel PSM3750
3 Channel PSM3750 + IAI2 |
IAI2 – Impedance Analysis Interface
|
|
Specification
|
|
| Frequency Range |
10µHz – 50MHz |
| Measurement Parameters |
L | C | R | Z | Phase | QF | Tan (δ) | Series and Parallel Circuit |
| Basic Accuracy |
0.1% 1kHz
0.2% + 0.002% / kHz < 1MHz
0.2% + 0.0005% / kHz < 35MHz
0.2% + 0.001% / kHz < 50MHz |
| Measurement Ranges |
10nH to 10kH, 1pF to 1000F
1mΩ to 500MΩ |
| Phase Accuracy of Internal Shunts |
Low Shunt 5Ω, 0.1deg + 0.01deg / kHz
Medium Shunt 50Ω, 0.05deg + 0.005deg / kHz
High Shunt 5kΩ, 0.05deg + 0.005deg / kHz
Very High Shunt 500kΩ 0.1deg + 0.05deg / kHz |
Accessories and Ports
|
|
Accessories
|
|
| Probes |
4 off with 2 Channel Version
6 off with 3 Channel Version |
| Leads |
Output | RS232 | Power |
| Software |
CommView | PSMComm2 |
| Documentation |
Calibration Certificate | User Manual |

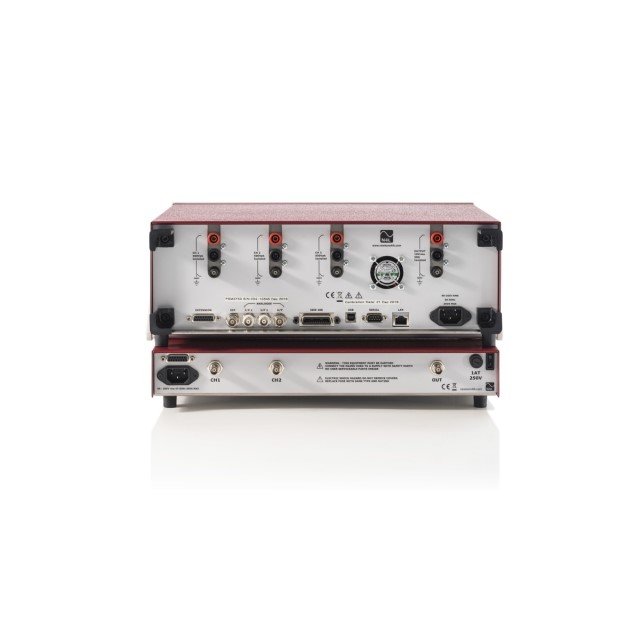

Ports
|
|
| RS232 |
Baud Rate to 19200 |RTS/CTS flow control |
| Analog Output |
Bipolar ±10V on any measured function – BNC |
| Sync Output |
Pulse Synchronised to Generator |
| Extension Ports(N4L Accessories) |
215 pin female D type |
| LAN (Standard) |
10 / 100 base-T Ethernet auto-sensing RJ45 |
| GPIB (Standard) |
IEEE488.2 Compatible |
System Specifications
|
|
Datalog
|
|
| Functions |
Up to 4 measured functions | User Selectable |
| Datalog Window |
From 10mS with No Gap between each log |
| Memory |
RAM or Non Volatile Memory up to 16,000 records |
General
|
|
| Display |
320 x 240 QVGA full-color TFT | White LED-backlit |
| Dimensions |
130H x 400w X 315D mm excluding feet |
| Weight |
3.3kg (2Channel)
3.5kg (3 Channel) |
| Program Stores |
100 | Location 1 Loaded upon Power Up |
| Sweep Stores |
2000 | all parameters in any sweep function |
| Remote Operation |
Full Capability | Control, and Data |
